Descripción de Producto
DAWSON, maquinaria y molde grupo
***La máquina de moldeo por soplado extrusión experto***
Nuestros clientes alrededor del mundo.
Vietnam, Australia, Indonesia, Malasia, Tailandia, Sri Lanka, Kazajstán, Rusia, Arabia Saudita, Emiratos Árabes Unidos, Malta, Rumania, Italia, India, Siria, Etiopía, Egipto, Sudán, Túnez, Argelia, Kenya, Nigeria, Sudáfrica, Zimbabwe, México, Guatemala, Ecuador, Colombia, Venezuela, Perú...
Estación doble de la máquina de moldeo por soplado de la serie KS90II
***La máquina de moldeo por soplado extrusión experto***
Nuestros clientes alrededor del mundo.
Vietnam, Australia, Indonesia, Malasia, Tailandia, Sri Lanka, Kazajstán, Rusia, Arabia Saudita, Emiratos Árabes Unidos, Malta, Rumania, Italia, India, Siria, Etiopía, Egipto, Sudán, Túnez, Argelia, Kenya, Nigeria, Sudáfrica, Zimbabwe, México, Guatemala, Ecuador, Colombia, Venezuela, Perú...
Estación doble de la máquina de moldeo por soplado de la serie KS90II
Adecuado para hacer 2-15L HDPE latas, botellas, frascos de galones, ...
KS90II-3 3 cabezas adecuado para 2L y 3L de botellas
KS90II-2 de Doble cabeza para la fabricación de botellas de 5L
KS90II-1 Solo cabeza puede tomar 8-15 L botellas
KS90II-3 3 cabezas adecuado para 2L y 3L de botellas
KS90II-2 de Doble cabeza para la fabricación de botellas de 5L
KS90II-1 Solo cabeza puede tomar 8-15 L botellas
Sistema de auto-deflashing
Aluminio con molde de cobre-berilio
Equipado con MOOG parison controlador para el control de espesor
Disponible para conectarse con cintas transportadoras, y comprobador de fugas de ensacado automático de la máquina para el sistema completamente automático

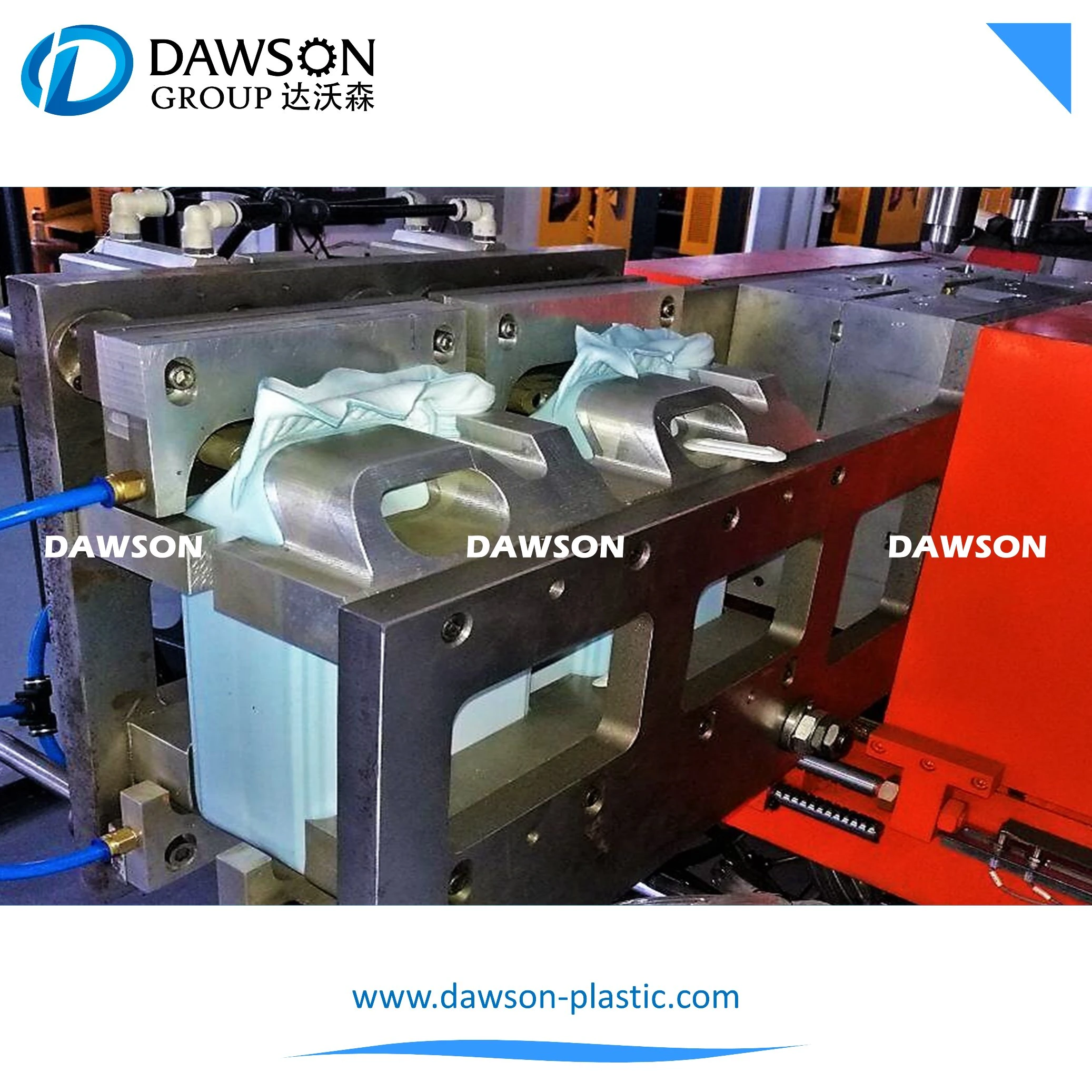

Aluminio con molde de cobre-berilio
Equipado con MOOG parison controlador para el control de espesor
Disponible para conectarse con cintas transportadoras, y comprobador de fugas de ensacado automático de la máquina para el sistema completamente automático
Parámetros técnicos
| Los parámetros básicos | Material adecuado | HDPE, PP | ||
| Volumen máx. | 5L | |||
| La capacidad de producción | 280~300 Pcs/h | |||
| El tamaño | 3.4×5×2.6(M) | |||
| El peso | 8.3T | |||
| System | La especificación | Parámetros | Nota | |
| Sistema Plasticizion | Resumen | Bajo consumo de energía de alta eficiencia del sistema de control de transductor plasticizion, , la auto-Función de protección cuando se inicia a baja temperatura | ||
| El reductor | Acabado duro, alta intensión reductor de ruido bajo, | |||
| El tornillo | ∮80mm, L/D ratio 25, 110kg/h 38CrMoALA | El sistema de refrigeración disponibles | ||
| Zona de calefacción | Calentador de aluminio de 4 | La calefacción automática. | ||
| Potencia de calefacción | 16KW/H | |||
| Ventilador de refrigeración | Sistema de refrigeración independiente para calentadores | Refrigeración automática | ||
| Sistema de extrusión | Único sistema de cabezal de roscar | |||
| Resumen | acero aleado de alta calidad, centro de la alimentación Jefe de acumulación, la capacidad de 2.5L jefe | |||
| Número de cabezal de roscar | 1 | |||
| La distancia del centro de cabezales | / | |||
| Max mueren boca | 320 | |||
| Motor de la extrusora | 30kw MOTOR SIEMENS | |||
| El sistema de sujeción | El más avanzado sistema de sujeción -- brazo doble mecanismo de cierre del molde tipo traslacional. El modelo de utilidad para resolver un problema técnico: El diseño de un tipo de pan dobladas mecanismo de fijación, el uso de la apertura, el papel de los cilindros de sujeción y control, a través de la asignación racional de par doblada para promover el movimiento horizontal de la plantilla del cárter, abrir el molde, molde, sujetando el proceso de moldeo de plástico; La asignación racional de la máxima fuerza de sujeción. | |||
| Resumen | La alta intensión, rigidez, en el centro de bloqueo del molde, la estabilidad de la apertura del molde y avanzado sistema de sujeción | |||
| La fuerza de sujeción | 220 KN | |||
| La distancia entre platos | 450~900mm | |||
| La plantilla del molde | 650×550 | |||
| El material del molde | El acero S136H o de aluminio con cobre-berilio | |||
| El sistema eléctrico | ||||
| Resumen | Pantalla táctil PLC+(interfaz hombre-máquina de moldeo por soplado extrusión estándar)Sistema de control de la máquina(auto monitoreo, alarma de fallo, el recuento automático, la función auxiliar disponibles) | | ||
| La interfaz de funcionamiento | La pantalla táctil, automática, sistema de alarma de autodiagnosticarse | |||
| Control de Parison | Controlador de 100 puntos de MOOG | |||
| Válvula de control de Parison: Servoválvula MOOG | ||||
| El control de temperatura | Módulo de control automático de temperatura | |||
| El control de movimientos | El japonés Mitsubishi, chino e inglés La versión | |||
| El Motor: Motor SIEMENS | ||||
| La protección eléctrica | El amperio sobrecarga, corto circuito eléctrico de la función de autoprotección | |||
| La potencia nominal total | 63 Kw | |||
| El consumo de energía promedio | 40 Kw | |||
| Inversor | DELTA (Taiwán). | |||
| sistema hidráulico | Resumen | La función de múltiples bloque hidráulico integrado y un control proporcional, de gran eficiencia. | ||
| Motor de bomba de aceite | Motor asíncrono trifásico servomotor 11kw (380V/220V, 50/60Hz). | |||
| La bomba de aceite | Bomba de paletas dobles | |||
| Las válvulas | Bomba de aceite importado de las válvulas y conexiones YUKEN | |||
| Válvula Hydrulic YUKEN Control de precisión Más seguro y fácil de manejar y mantenimiento La serie YUKEN también evitar cualquier problema de fuga o outter interiores, que hace que el toda la operación confiable y segura. | ||||
| Los tubos de aceite | Doble capa resistente a la sobrepresión | |||
| La presión del sistema | LP 100 bar / bar HP 130 Las roscas del bloque hidráulico el uso de la unión roscada GE(ISO 1179) | |||
| El sistema de refrigeración | Después de la refrigeración por aire de refrigeración y agua de refrigeración con máscara de aluminio | |||
| Sistema neumático | Resumen | Taiwán AIRTAC sistema neumático | ||
| La presión de aire | 0.6~0.8Mpa | |||
| El desplazamiento de aire | 2.2 M3/min. | |||
| La válvula electromagnética | Taiwán AIRTAC | |||
| El sistema de refrigeración | Resumen | Separar el sistema de enfriamiento del molde, el cuerpo y sistema de aceite | ||
| Medio de refrigeración | El agua | |||
| El flujo de agua | 100L/min. | |||
| La presión del agua | 0.4-0.6MPa | |||
La configuración
| Los componentes | Marca | Origen |
| Sistema de control PARISION | MOOG | Japón |
| Válvula de control de PARISON | MOOG | Japón |
| Transductor de control de PARISON | MOOG | Japón |
| Módulo de control de temperatura | MITSUBISHI | Japón |
| PLC. | MITSUBISHI | Japón |
| Pantalla táctil en color | HITECH | Taiwán |
| Bomba hidráulica | HYTEK | Taiwán |
| La válvula hidráulica | HYTEK | Taiwán |
| El tubo de aceite y juntas | PACKER | Ee. Uu. |
| El filtro de aceite | PACKER | Ee. Uu. |
| Sello de aceite hidráulico | VALQUA | Japón |
| Relé intermedio | OMRON | Japón |
| El contactor | SCHNEIDER | Francia |
| Inversor | El DELTA | Taiwán |
| El interruptor de aire | SCHNEIDER | Francia |
| Válvula neumática | AIRTAC | Taiwán |
| Interruptor neumático y el contactor | LG | Corea |
| Guías lineales | HIWIN | Taiwán |
| MOTOR HIDRÁULICO y motor del husillo | SIEMENS | El alemán |
| caja de transmisión DE DISCO DURO | GUOMAO | Taiwán/CHI |
