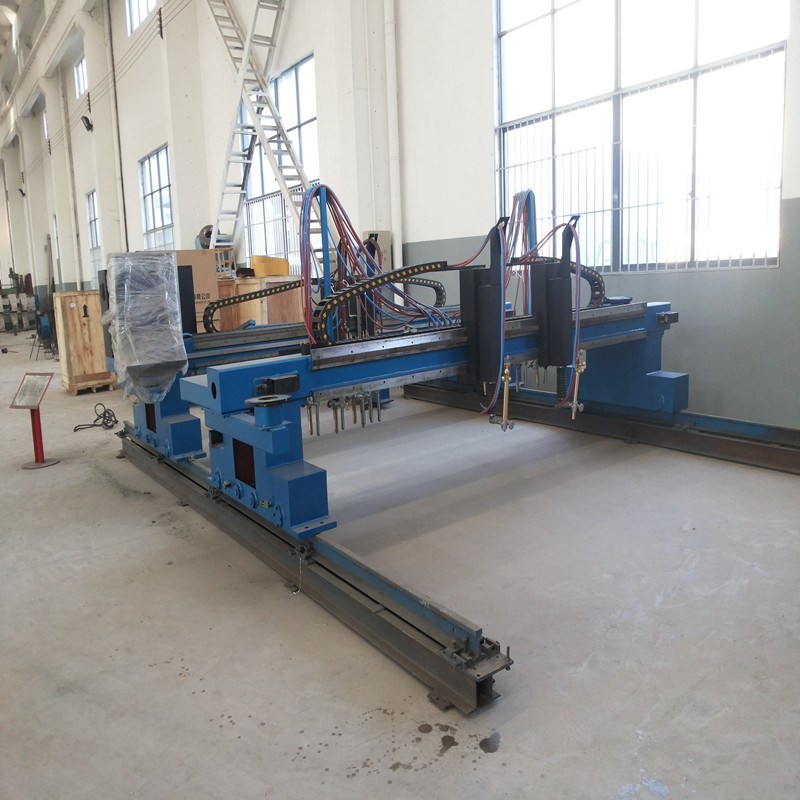

Máquina cortadora de plasma CNC
Llama/Strip Oxy-Fuel CNC Máquina de corte/Sfteel CNC Máquina de corte de fabricación
1. Introducción

Diseñado y desarrollado internamente y probado en la práctica, hemos elaborado una serie de máquinas de corte y corte las líneas que serán consideradas como líder del sector desde 2003. Todas nuestras máquinas de corte CNC se puede equipar con oxy-combustible y/o equipo de corte por plasma.
CNC-CG series es nuestra máquina de corte estándar que no sólo puede cortar diferentes perfiles y formas, pero también puede cortar strip/placa recta.
Guoheng ganó su posición en el mercado global ofreciendo soluciones de corte extremadamente innovador para los clientes en la construcción de acero, en el extranjero, la construcción naval, proceso y la industria de la construcción de la grúa.
También proporcionamos amigable grandes decisiones y opciones que permiten configurar el sistema de corte CNC con la capacidad, velocidad y precisión de sus necesidades.

2. Principales parámetros


El modelo	CNC-CG3000.	CNC-CG4000	CNC-CG5000	CNC-CG6000	CNC-CG7000	CNC-CG8000
Sistema de transmisión	La marcha de un lado y bastidores de la conducción		Dobles caras marcha y conducción de rack
Ferrocarril span mm	3.000	4.000	5000	6000	7000	8000
Ancho de trabajo válido mm	2.200	3.200	4200	5200	6200	7200
Strip/ancho de corte recto mm	80-2.200	80-3200	80-4200	80-5200	80-6200	80-7200
Antorcha de llama CNC	Los grupos de 2
Gaza/straight soplete	Los grupos de 9
Ferrocarril longitud en mm	15.000 (válido 12, 5000 de longitud de corte mecanizado fino), I-rail
La carrera de elevación de la antorcha mm	150
Llama la velocidad de corte mm/min.	50-1.000 (como por la tecnología de corte)
Rápido retorno de velocidad mm/min.	4.000
El oxicorte material	MS
El oxicorte espesor mm	6-150 (una sola antorcha), el espesor de piercing≤100
La aspereza de la superficie de corte	Ra12.5-25
La precisión de posicionamiento mm/m	±0.5
El punto de intersección desviación mm	≤ 0, 5 (800*800 estándar del sector previstas figura lineation)
Error de Diagonal mm	≤0.5 (plaza lineation)
Fuente de alimentación	AC220V 50Hz monofásico
Son nuestros modelos estándar y parámetros, y puede ser diseñado y fabricado bajo petición.

*Nos reservamos el derecho de modificar las especificaciones sin previo aviso.

3. Características principales

Los modelos estándar de nuestra llama CNC/strip oxy-Máquinas de corte de combustible tiene las siguientes características:
    Fabricación de acero robusto con estructura estable y buena rigidez, y sin deformación tras un largo tiempo de uso.
    Micro-paso SH-2200AH sistema CNC.
    La marcha de un lado y bastidores de la conducción.
    Controlador de la altura de la capacitiva y auto-ignición.
    Australia FASTCAM programación automática y el software de anidamiento.
    Ambas unidades longitudinales y transversales adoptar Japón Panasonic servomotor AC de alta precisión, Alemania NEGUART reductor de engranajes de alta precisión y alta precisión y el engranaje de cremallera.
    El servomotor AC sin escobillas tiene par alto, de alta resolución y alta inercia.
    El ferrocarril longitudinal mecanizado fino carril. Material de rack de 45# el acero, fijado en la rampa por tornillo en secciones.
    Basado en PC avanzado controlador de la CNC con la velocidad de procesamiento más rápido y una mayor precisión mejora la productividad. Este controlador de la CNC dispone de un sistema operativo Windows y de colores de pantalla LCD.
    Alemania transversal de IGUS la cadena de arrastre.
    Interruptor de límite para el viaje del pórtico.
    Tratamiento térmico de los principales la soldadura de piezas después de la soldadura; Sand Blasting el tratamiento principal para la soldadura de piezas antes de pintar.
    Intensivo de alta resisten el calor del tubo de suministro de gas.
    De intercepción de detonación y el solenoide de corte oxígeno para la antorcha.
    Todas las piezas de movimiento del sistema de lubricación.
    Principales elementos eléctricos son ABB/Siemens marcas;
    Colgante de la mano.
    Espolón de elevación.
    El color estándar:

Características opcionales:

    American HYPERTHERM edge Pro sistema de CNC.
    Español sistema CNC FAGOR.
    BURNY americana 10LCD plus.
    Linterna para Triple X, Y, V& K cónico tipo.
    La función de marcado de spray de polvo.
